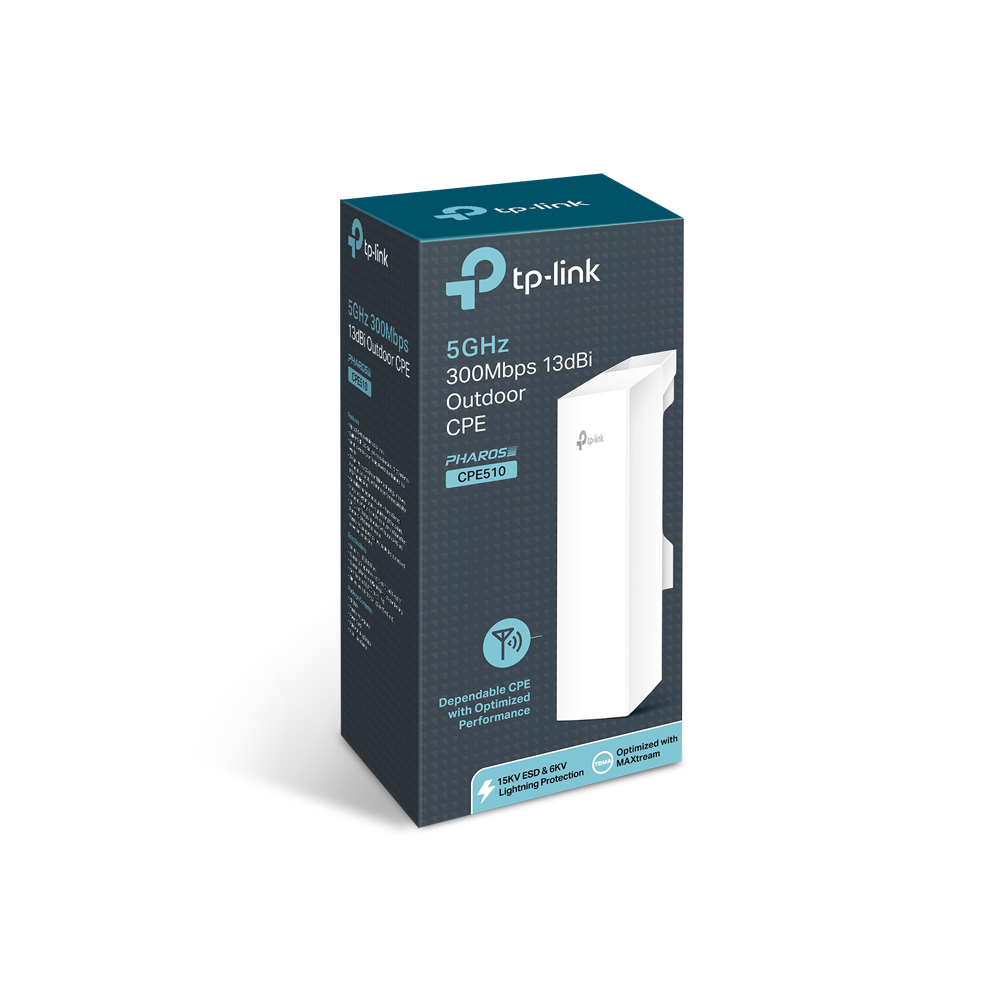

5GHz 300Mbps 13dBi Dış Mekan CPE
CPE510
Yerleşik 13dBi 2x2 çift polarizasyonlu yönlü MIMO anteni
0 ile 27dBm/500mw arasında ayarlanabilir iletim gücü
15km üzerinde kapsama alanlı kablosuz ağ iletimi için sistem düzeyinde optimizasyon
Ürün performansını, kapasitesini ve gecikme süresi performansını yükselten, PTMP uygulamaları için ideal TP-LINK Pharos MAXtream TDMA (Time-Division-Multiple-Access; Zaman Bölmeli Çoklu Erişim) teknolojisi
Merkezi Yönetim Sistemi – Pharos Control
AP / İstemci / Yineleyici / AP Yönlendirici / AP İstemci Yönlendirici (WISP) çalışma modları
60 metreye (200 feet) kadar Ethernet Üzerinden Güç uygulamasını destekleyen ve cihazın uzaktan sıfırlanmasına olanak veren Pasif PoE Adaptörü
Özellikler
Yerleşik 13dBi 2x2 çift polarizasyonlu yönlü MIMO anteni
0 ile 27dBm/500mw arasında ayarlanabilir iletim gücü
15km üzerinde kapsama alanlı kablosuz ağ iletimi için sistem düzeyinde optimizasyon
Ürün performansını, kapasitesini ve gecikme süresi performansını yükselten, PTMP uygulamaları için ideal TP-LINK Pharos MAXtream TDMA (Time-Division-Multiple-Access; Zaman Bölmeli Çoklu Erişim) teknolojisi
Merkezi Yönetim Sistemi – Pharos Control
AP / İstemci / Yineleyici / AP Yönlendirici / AP İstemci Yönlendirici (WISP) çalışma modları
IPX5 suya dayanıklılık sertifikalı, sağlam dış mekan kutusu
Entegre topraklama terminali ve çift ethernet bağlantı noktaları
6000V Yıldırım Koruması, 15KV ESD Koruması
60 metreye (200 feet) kadar Ethernet Üzerinden Güç uygulamasını destekleyen ve cihazın uzaktan sıfırlanmasına olanak veren Pasif PoE Adaptörü
WEP, WPA/WPA2, WPA-PSK/WPA2-PSK veri güvenliği
Seçilebilir bant genişliği 5/10/20/40MHz
Verim Monitörü, Spektrum Analizörü, Hız Testi ve Ping araçlarını sunar
Kablosuz sinyal kalitesi göstergeleri ile web arabirimi üzerinden kolay anten yerleşimi
Teknik Özellikler
İşlemci Qualcomm Atheros Enterprise AR9350B 560MHz CPU, MIPS 74Kc
Bellek 64MB DDR2 RAM, 8MB Flash
Arabirim 1 10/100Mbps Shielded Ethernet Port (LAN0,Passive PoE in)
1 10/100Mbps Shielded Ethernet Port (LAN1, Passive PoE Passthrough)
1 Grounding Terminal
1 Reset Button
Boyutlar ( W x D x H ) 224 x 79 x 60 mm
Anten Tipi Built-in 13dBi 2x2 Dual-polarized Directional Antenna
Beam Width: 45° (H-Plane) / 30° (E-Plane)
Note: For more details, please refer to datasheet
Koruma 15KV ESD Protection
6000V Lightning Protection
Güç Tüketimi 13 Watts Max
Note: When deployed using Passive PoE, the power drawn from the power source will be higher by some amount depending on the length of the connecting cable.
Güç Kaynağı Passive Power over Ethernet via LAN0 (+4,5pins; -7,8pins)
Voltage range: 16-27VDC
Muhafaza Outdoor ASA stabilized plastic material
IPX5 waterproof Certification
KABLOSUZ ÖZELLİKLERİ
Kablosuz Standartları IEEE 802.11a/n (with Pharos MAXtream disabled)
Kablosuz Hızı Up to 300Mbps (40MHz,Dynamic)
Up to 144.4Mbps (20MHz,Dynamic)
Up to 72.2Mbps (10MHz,Dynamic)
Up to 36.1Mbps (5MHz,Dynamic)
Özel Protokol TDMA Mode (with Pharos MAXtream enabled)
Frekans 5.15~5.85GHz
Note: Available operating frequency may vary depending on the limitations of the countries or regions in which the device is used.
Alıcı Hassasiyeti • 802.11a:
54M: -75dBm, 48M: -76dBm, 36M: -83dBm, 6-24M: -95dBm
• 802.11n:
MCS15: -73dBm, MCS14: -74dBm, MCS13: -76dBm,
MCS12: -80dBm, MCS11: -83dBm, MCS10: -88dBm,
MCS9: -90dBm, MCS8: -93dBm, MCS7: -73dBm,
MCS6: -74dBm, MCS5: -76dBm, MCS4: -80dBm,
MCS3: -83dBm, MCS2: -88dBm, MCS1: -90dBm, MCS0: -93dBm
İletim Gücü 27dBm/500mw (Adjustable power by 1dBm)
Note: Maximum transmission power may vary across different channels depending on the limitations of the countries or regions in which the device is used.
YAZILIM ÖZELLİKLERİ
Kablosuz Konfigürasyonlar Pharos MAXtream TDMA Technology
802.11a/n Modes
Selectable Channel Width: 5/10/20/40MHz
Automatic Channel Selection
Transmission Power Control
Dynamic Frequency Selection (DFS)
WDS Enable/Disable
Security: WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP) Encryption, 64/128/152-bit WEP Encryption
SSID Broadcast Enable/Disable
Multi-SSID with VLAN Tagging (AP mode only)
Distance/ACK Timeout Setting
Wireless MAC Address Filter
Wireless Advanced:
> Beacon Interval/RTS Threshold/Fragmentation
>Threshold/DTIM Interval/AP Isolation/Short GI/Wi-Fi Multimedia
Yönetim Discovery and Remote Management via Pharos Control application
HTTP/HTTPS Web-based management
System Log
SNMP Agent(v2c)
Ping Watch Dog
Dynamic DDNS
SSH Server
Sistem Araçları Wireless Signal Quality Indicators:
Signal Strength/Noise/Transmit CCQ/CPU/Memory
Monitors: Throughput/Stations/Interfaces/ARP/Routes/WAN/DHCP
Spectrum Analyzer
Speed Test
Ping
Traceroute
Sistem Düzeyindeki Optimizasyonlar Optimized IGMP Snooping/Proxy for multicast applications
Hardware watch dog
DİĞERLERİ
Sertifika CE, FCC, RoHS, IPX5
Paket İçeriği Outdoor Wireless CPE
24V 1A Passive PoE Adapter
Pole Mounting Straps
AC Power Cord
Installation Guide
Sistem Gereksinimleri Microsoft Windows 98SE, NT, 2000, XP, Vista™ or Windows 8, Windows 7, MAC OS, NetWare, UNIX or Linux.
Note: We recommend you to use one of following Web browsers for an improved user experience: Google Chrome, Safari, and Firefox. IE browsers are not recommended.
Ortam Operating Temperature: -30°C~70°C (-22?~158?)
Storage Temperature: -40?~70? (-40?~158?)
Operating Humidity: 10%~90% non-condensing
Storage Humidity: 5%~95% non-condensing
POE ADAPTÖR ÖZELLİKLERİ
Arabirimler 1 AC Jack with Earth Ground
1 10/100Mbps Shielded Ethernet Port (Power + Data)
1 10/100Mbps Shielded Ethernet Port (Data)
Boyutlar (H X W X D) 110*57*33.5mm
Buton Remote Reset Button
Çıkış 24VDC, 1.0A Max
+4, 5pins; -7, 8pins. (Support up to 60m Power over Ethernet)
Çıkış Voltajı 24VDC(+4,5pins; -7,8pins)
Giriş 100-240VAC, 50/60Hz
Giriş Akımı 0.8A Max @ 100VAC
Giriş Voltajı 100VA~240VAC @ 50Hz~60Hz
Güç Durum LED'leri 0~0.8A: Green
0.8A~1.0A: Red
Sertifikalar CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark
Verimlilik >80%
